M-Bus et Wireless M-Bus : définition, avantages et équipements pour votre gestion énergétique

La collecte de données de consommation dans les bâtiments repose sur des standards de communication souvent méconnus, mais essentiels.

‍

Parmi eux, le M-Bus — ou Meter Bus — et sa version sans fil constituent deux solutions efficaces pour la lecture à distance des compteurs d'énergie.

‍

Eau, gaz, chaleur, électricité : ces technologies structurent la gestion énergétique de milliers de sites en Europe. Tour d'horizon complet.

‍

‍

Qu'est-ce que le M-Bus (Meter Bus) ? Définition et standard européen

‍

‍

Le mbus, ou Meter Bus, est un standard européen de communication (norme EN 13757) conçu pour l'acquisition de données de consommation à partir de compteurs d'énergie.

‍

Développé dans les années 1990, la définition mbus recouvre un bus série spécialisé dans la collecte de données énergétiques — eau, gaz, chaleur, électricité — dans les bâtiments tertiaires, industriels et résidentiels collectifs.

‍

Le standard européen mbus repose sur une architecture maître-esclave. Un module maître M-Bus interroge un ensemble de compteurs (esclaves) raccordés via une paire torsadée.

‍

Chaque instrument de mesure dispose d'une adresse unique, ce qui permet une lecture à distance individuelle des données de consommation.

‍

Le meterbus fonctionne en half duplex sur le bus série, avec une tension de bus variant entre 24 et 42 V pour distinguer les niveaux électriques des signaux.

‍

Ce protocole mbus présente une caractéristique clé : l'alimentation des esclaves est assurée directement par le câble, sans source externe. Une solution efficace et économique, taillée pour les contraintes du terrain.

‍

‍

Caractéristiques techniques du M-Bus

‍

Dans quels secteurs utilise-t-on le M-Bus filaire ?

‍

Le M-Bus filaire est particulièrement répandu dans :

‍

• Copropriétés et immeubles collectifs : télé-relevé des compteurs d'eau et de chaleur pour la répartition des charges
• Tertiaire (bureaux, hôtels, centres commerciaux) : suivi de consommation dans le cadre du décret tertiaire
• Industrie : collecte de données sur les fluides (eau, gaz, vapeur) en production
• Réseaux de chaleur urbains : comptage de l'énergie thermique distribuée

‍

Comment utiliser le M-Bus : mise en œuvre et connexion directe

‍

Utiliser M-Bus suppose une connexion directe entre le module maître M-Bus et les compteurs esclaves.

‍

La mise en œuvre mbus repose sur un échange simple : le module maître envoie une requête sur le bus série, chaque esclave identifié par son adresse unique répond avec ses données de consommation.

‍

La transmission s'opère en half duplex sur la couche physique, avec une tension de bus entre 24 et 42 V.

‍

L'alimentation des esclaves étant fournie par le câble, la connexion directe mbus ne nécessite pas d'alimentation locale sur chaque compteur — ce qui simplifie considérablement le déploiement sur le terrain.

‍

‍

Installation M-Bus : câblage, module M-Bus filaire et configuration

‍

L'installation M-Bus est accessible même sur des sites existants. Le câblage mbus s'effectue en série ou en étoile sur une paire torsadée standard, sans polarité à respecter. Le module M-Bus filaire (maître) se place en tête de ligne et gère l'ensemble des échanges avec les esclaves.

‍

La configuration mbus consiste à attribuer une adresse unique à chaque esclave : adresse primaire (1–250) ou adresse secondaire basée sur le numéro de série du compteur. Une fois l'installation mbus finalisée, la collecte de données s'effectue automatiquement selon le cycle paramétré.

‍

Pour déployer un système complet, il faut :

‍

• Un module maître M-Bus ou un convertisseur de niveau (M-Bus vers RS-232, RS-485 ou Ethernet)
• Des compteurs d'énergie mbus ou instruments de mesure mbus compatibles
• Un câble paire torsadée standard
• Un système de gestion ou une plateforme capable d'interpréter les données de consommation mbus

‍

Quels sont les avantages du M-Bus ?

‍

Les avantages mbus sont concrets et directement mesurables sur un projet :

‍

• Économie M-Bus : câble standard peu coûteux, alimentation des esclaves par le bus — l'économie mbus se ressent dès l'installation
• Compatibilité M-Bus : la compatibilité mbus est un standard du marché, couvrant la grande majorité des fabricants de compteurs d'énergie
• Fiabilité : conçu pour les longues distances et les environnements industriels, le transfert de données est stable
• Interopérabilité : le standard européen EN 13757 garantit la compatibilité entre équipements de différents fabricants
• Simplicité : pas de polarité sur le câblage, adressage automatisable, mise en œuvre rapide

‍

Pour les gestionnaires engagés dans une démarche de gestion énergétique M-Bus ou de conformité réglementaire, c'est souvent l'option la plus rapide sur un site existant déjà câblé. La gestion énergétique mbus permet de centraliser l'ensemble des données de consommation sans infrastructure complexe.

‍

‍

Comment fonctionne le Wireless M-Bus ?

‍

Le Wireless M-Bus — ou wireless mbus — est la version sans fil du Meter Bus, standardisée dans la norme EN 13757-4. Le fonctionnement wireless mbus conserve la logique maître-esclave et la structure des données de consommation, mais remplace le câble par une communication sans fil à 868 MHz.

‍

Le réseau wireless mbus fonctionne ainsi : les capteurs transmettent périodiquement leurs données vers une gateway, qui centralise la collecte et achemine les informations via Wi-Fi ou 4G vers un système de gestion énergétique.

‍

La transmission wireless mbus est unidirectionnelle ou bidirectionnelle selon le mode retenu.

‍

Modes de transmission Wireless M-Bus

‍

• Mode T : transmission fréquente (toutes les quelques secondes), idéal pour les relevés rapprochés
• Mode S : émission moins fréquente, optimisée pour la durée de vie de la batterie
• Mode C : similaire au mode T, optimisé pour les débits élevés
• Mode N : longue portée, adapté aux grands bâtiments ou sites étendus

‍

La batterie primaire des capteurs offre généralement 5 à 12 ans d'autonomie — un atout majeur sur les sites où le câblage est difficile ou coûteux.

‍

Dans quels secteurs utilise-t-on le Wireless M-Bus ?

‍

• Copropriété et logement collectif : relevé des compteurs sans travaux de câblage
• Tertiaire existant : retrofitting sans infrastructure filaire
• Opérateurs eau et gaz : relevé massif sur des zones étendues, mesurent la consommation à grande échelle
• Smart buildings : intégration dans des systèmes IoT multi-protocoles

‍

Capteurs, concentrateurs et gateways Wireless M-Bus : les produits Lansen 📍

‍

Homeys distribue en France une gamme de capteurs et gateways wireless mbus de la marque Lansen, spécialiste européen de la communication sans fil pour compteurs d'énergie.

‍

Les gateways Lansen transmettent les données collectées via Wi-Fi ou 4G, en usage indoor comme outdoor, avec ou sans powerbase — à des prix très attractifs.

‍

Ces équipements mbus sont compatibles avec la plateforme Homeys pour la collecte et l'analyse de vos données énergétiques. Contactez notre équipe pour évaluer la solution adaptée à votre projet.

‍

‍

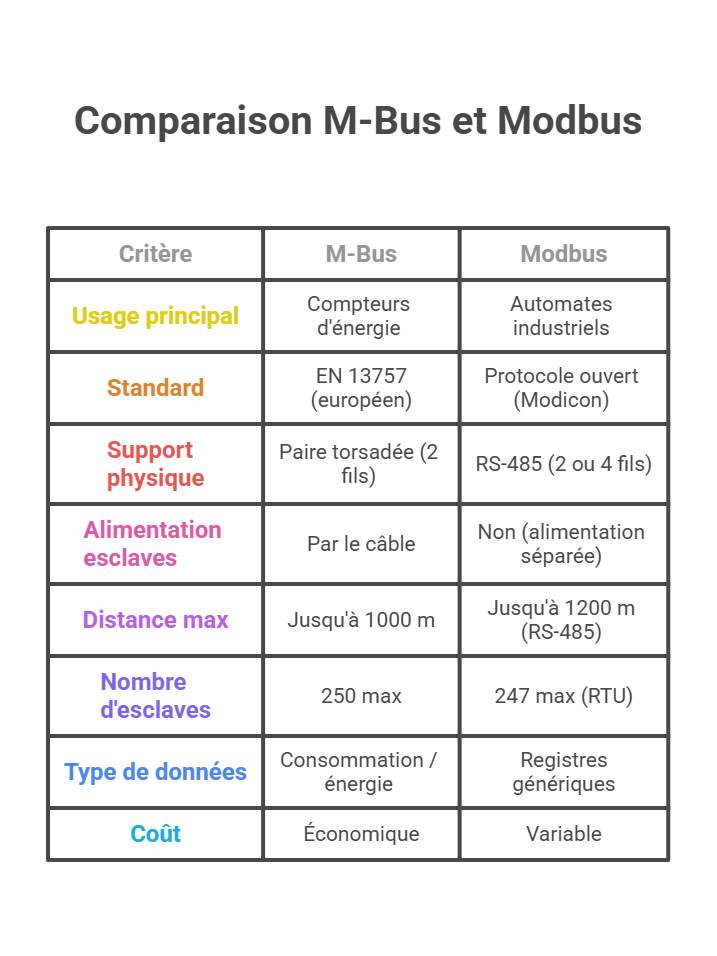

M-Bus ou Modbus : comparaison, différences et comment choisir

‍

‍

La comparaison mbus modbus est fréquente dans les projets de gestion énergétique. La différence M-Bus Modbus tient avant tout à leur usage de conception :

Choisir M-Bus Modbus dépend du contexte : le mbus modbus n'est pas une opposition mais une complémentarité.

‍

La différence mbus modbus est claire — le M-Bus est optimisé pour la lecture de compteurs d'énergie en bâtiment ; le Modbus convient aux automates industriels avec équipements à alimentation indépendante.

‍

Pour un suivi de consommation eau, gaz ou chaleur, le choix penche naturellement vers le M-Bus : plus économique, plus simple à câbler, et nativement conçu pour les données de consommation.

‍

Si votre installation intègre déjà des capteurs IoT sur d'autres technologies radio, consultez aussi notre comparatif : LoRa vs Sigfox — réseaux LPWAN IoT.

‍

Quels équipements sont compatibles avec le M-Bus ?

‍

La compatibilité M-Bus couvre une large gamme d'équipements M-Bus issus des principaux fabricants européens. Les compteurs d'énergie M-Bus les plus courants :

‍

• Compteurs d'eau froide et chaude
• Compteurs de gaz
• Compteurs de chaleur (calorimètres)
• Compteurs d'électricité avec sortie M-Bus
• Instruments de mesure M-Bus : capteurs de température, transmetteurs de pression et de débit
• Sous-compteurs pour la répartition des charges en copropriété

‍

La compatibilité mbus d'un équipement se vérifie dans sa fiche technique — la sortie M-Bus ou le module en option y figurent systématiquement.

‍

Les équipements mbus sans sortie native peuvent être raccordés via un convertisseur de niveau.

‍

‍

M-Bus, Wireless M-Bus et plateforme énergétique : comment ça s'articule ?

‍

‍

La collecte de données via mbus ou wireless mbus n'a de valeur que si ces données alimentent un système de gestion.

‍

Une plateforme énergétique intègre les données de consommation, les structure, les visualise et génère des alertes automatisées.

‍

Homeys centralise les données provenant de sources multiples : compteurs Enedis, GRDF, capteurs IoT LoRa, et équipements wireless mbus via les gateways Lansen.

‍

La plateforme peut être configurée pour intégrer des flux Wireless M-Bus selon les besoins de votre projet — contactez-nous pour en discuter.

‍

‍

‍

‍

Passer à l'action

‍

M-Bus filaire ou wireless mbus : deux solutions efficaces et complémentaires selon les contraintes de votre site.

‍

L'équipe Homeys vous accompagne dans le choix des capteurs, des gateways et de la configuration mbus adaptée à votre projet.

‍

‍

‍
